產品介紹
結構及用途
該閥是利用介質自身能量來調節管路的壓力、通過調節減壓導閥控制主閥的出壓力，出口壓力不因進口壓力的變化而變化，亦不受出口用水量的變化而改變出口壓力。密封性能可靠，安裝、維護、調試、檢查方便，使用壽命產。
特點
1、減壓效果可靠。出品壓力不受進口壓力及流量變化的影響，既可減動壓，又可減靜壓。
2、調試操作方便。只需調節先導閥的調節螺釘，就能獲得精確、穩定的出口壓力。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕。

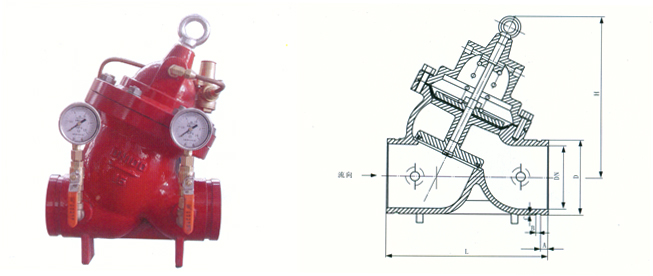

主要外形及連接尺寸
| 公稱通徑 DN（mm） |
D |
L |
A |
B |
C |
F |
H |
| 50 |
57 |
185 |
14.5 |
9.5 |
2.2 |
250 |
250 |
| 60 |
| 65 |
76 |
200 |
14.5 |
9.5 |
2.2 |
300 |
270 |
| 80 |
89 |
225 |
14.5 |
9.5 |
2.2 |
315 |
295 |
| 100 |
108 |
305 |
16 |
9.5 |
2.2 |
340 |
310 |
| 114 |
| 150 |
159 |
350 |
16 |
9.5 |
2.2 |
400 |
375 |
| 165 |
| 168 |
| 200 |
219 |
445 |
19 |
13 |
2.5 |
470 |
425 |
| 250 |
273 |
540 |
19 |
13 |
2.5 |
520 |
475 |
| 300 |
325 |
600 |
19 |
13 |
3.3 |
620 |
570 |
| 350 |
377 |
650 |
25 |
13 |
3.3 |
700 |
650 |
| 400 |
426 |
700 |
25 |
13 |
5.5 |
780 |
730 |
| 450 |
480 |
750 |
25 |
13 |
5.5 |
850 |
800 |
| 500 |
530 |
800 |
25 |
13 |
5.5 |
930 |
870 |
| 600 |
630 |
900 |
25 |
13 |
5.5 |
1100 |
950 |
