產品介紹
結構及用途
該閥主要用于給水系統的水泵出口處，防止介質倒流，水錘及水擊現象，該閥兼具電動閥、逆止閥和水錘消毒器三種功能，可有效的提高供水系統的安全可靠性，并將緩開、速閉、緩閉消除水錘的技術一體化，防止開泵水錘和停泵水錘的產生，只需要作水泵電動泵，閥門即可按照水泵操作規程自動實現啟閉，該閥流量大，壓力損失小，密封性能可靠、安裝維護、調試檢查方便、使用壽命長。
特點
1、消除水錘效果好。將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
2、操作方便。只需要作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕。

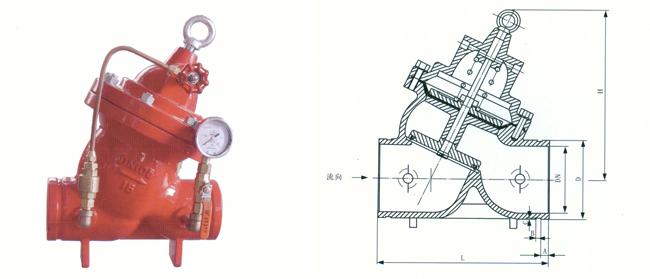

主要外形及連接尺寸
| 公稱通徑 DN（mm） |
D |
L |
A |
B |
C |
F |
H |
| 50 |
57 |
185 |
14.5 |
9.5 |
2.2 |
250 |
190 |
| 60 |
| 65 |
76 |
200 |
14.5 |
9.5 |
2.2 |
300 |
205 |
| 80 |
89 |
225 |
14.5 |
9.5 |
2.2 |
315 |
225 |
| 100 |
108 |
305 |
16 |
9.5 |
2.2 |
340 |
275 |
| 114 |
| 150 |
159 |
350 |
16 |
9.5 |
2.2 |
400 |
335 |
| 165 |
| 168 |
| 200 |
219 |
445 |
19 |
13 |
2.5 |
470 |
415 |
| 250 |
273 |
540 |
19 |
13 |
2.5 |
520 |
485 |
| 300 |
325 |
600 |
19 |
13 |
3.3 |
620 |
555 |
| 350 |
377 |
650 |
25 |
13 |
3.3 |
700 |
625 |
| 400 |
426 |
700 |
25 |
13 |
5.5 |
780 |
670 |
| 450 |
480 |
750 |
25 |
13 |
5.5 |
850 |
720 |
| 500 |
530 |
800 |
25 |
13 |
5.5 |
930 |
775 |
| 600 |
630 |
900 |
25 |
13 |
5.5 |
1100 |
900 |
