產品介紹
結構特點及用途
1、溝槽式過濾器、過濾面積大、流阻系數小、下端部裝有自動沖洗裝置，沖洗時間快比一般Y型過濾器快8-10倍。
2、產品應用于石油、化工、水蒸氣、冶金、供熱、消防非排水等作為過濾管路中雜質作用，并可以根據擁護對過濾介質的要求可用不同的過濾網。
3、閥體內外采用無毒性的粉體環氧樹脂噴涂，使水質不至于出現缺水及閥體的腐蝕。
4過濾網采用不銹鋼，在使用過程中不會出現濾網結銹而減少過濾面積。
主要技術參數
| 公稱壓力(MPa) |
殼體實驗壓力(MPa)
|
工作壓力(MPa)?
|
閥體材料? |
濾網材料 |
使用介質
|
| 1.0 |
1.5 |
1.0 |
灰鑄鐵 |
不銹鋼 |
水氣 油品 |
| 1.6 |
2.4 |
1.6 |
球墨鑄
鐵碳鋼 |
| 2.5 |
3.75 |
2.5 |
碳鋼 |

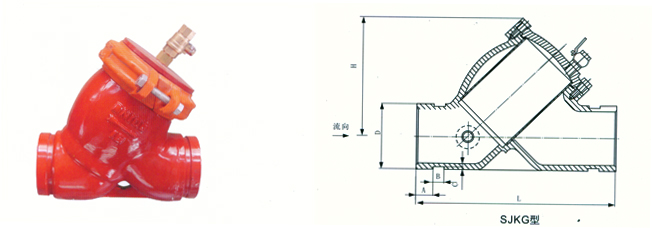

主要外形及連接尺寸?
| 公稱通徑 DN（mm） |
L |
D |
A |
B |
C |
H |
| 50 |
185 |
57 |
14.5 |
9.5 |
2.2 |
190 |
| 60 |
| 65 |
200 |
76 |
14.5 |
9.5 |
2.2 |
205 |
| 80 |
225 |
89 |
14.5 |
9.5 |
2.2 |
225 |
| 100 |
305 |
108 |
16 |
9.5 |
2.2 |
275 |
| 114 |
| 150 |
350 |
159 |
16 |
9.5 |
2.2 |
335 |
| 165 |
| 168 |
| 200 |
445 |
219 |
19 |
13 |
2.5 |
415 |
| 250 |
540 |
273 |
19 |
13 |
2.5 |
485 |
| 300 |
600 |
325 |
19 |
13 |
3.3 |
555 |
| 350 |
650 |
377 |
25 |
13 |
3.3 |
625 |
| 400 |
700 |
426 |
25 |
13 |
5.5 |
670 |
| 450 |
750 |
480 |
25 |
13 |
5.5 |
720 |
| 500 |
800 |
530 |
25 |
13 |
5.5 |
775 |
| 600 |
900 |
630 |
25 |
13 |
5.5 |
900 |
